一、用途及主要技術指標：

用途：SWS-250系列斗秤是一種高精度的靜態電子秤，它由支撐框架、斗體、稱重傳感器、稱重顯示系統、可編程控制器、計算機管理系統等部分組成，是理想的現代化的散裝物料自動稱重設備及采樣系統中的配套設備。
主要技術指標：

稱重傳感器

綜合精度      0.03%

靈敏度        3mV/V

數量          3

系統綜合精度  0.05%

電源          220V+10%（-15%），380V，50Hz

過載能力      150%F.S

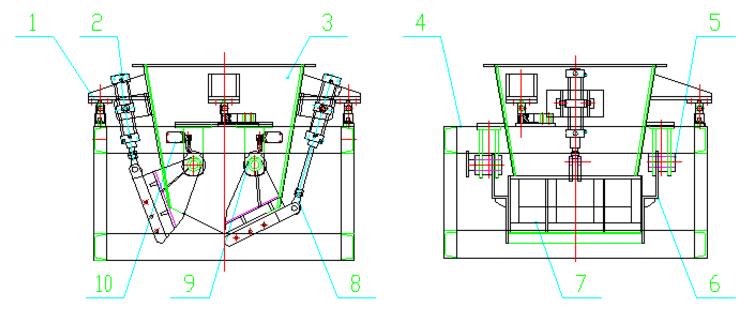

簡圖

主要組成部件：

1、稱重傳感器；

2、傳動氣缸；

3、斗體；

4、支架；

5傳動連接裝置；

6、料門連接裝置；

7、料門；

8、關節軸承；

9、自潤滑軸承；

10、行程開關；

二、工作原理及結構概述：

1、工作原理：

LCS系列斗秤為：物料由進料設備（如振篩、皮帶機等）將物料分批按設定值送入稱重料斗進行稱量，稱重料斗由三只座落在支承框架上的稱重傳感器支承。當物料進入料斗后，其重量值被傳遞給稱重傳感器，傳感器產生與重量成正比的電信號輸入二次儀表，經儀表處理后所顯示的數值進行運算，并把每次稱重和標定結果進行比較，計算出其誤差及精度，操作中如果裝置系統一旦出現故障時，上位機通過對故障分析后，即以中文形式提出處理方法以便于操作人員及時處理，每次稱重后，通過PLC輸出信號，由電動推桿自動開啟料門放料，由輸送設備將物料送走。

2.主要結構概述：

a.支承框架

框架由型鋼及板材等焊接而成，用以支承稱重料斗的鋼結構件，其鋼度對測量精度影響較大，要求在獲得最大受力情況下，具有最小的應變量。

b.稱重料斗及料門

稱重料斗用以存放標定所需的物料，它由焊板焊接而成。料門采用氣缸控制啟閉。

c.稱重傳感器

稱重傳感器用于力值測量，稱重傳感器落在支承框架上，料斗支承在三只傳感器上，其高度可調，電信號輸出采用屏蔽方式，這樣不僅提高了測量精度，而且增強了抗干擾能力。

d.限位機構

料斗一側裝有兩套行程開關限位機構，當兩閃料門旋轉打開時，旋轉凸臺擠壓行程開關滾輪使其觸點吸合，給控制室一料門打開信號。

三、安裝調試

1.在安裝前應檢查各裝配部件是否符合圖紙要求，在運輸過程中整體（或各部件）、儀表等無變形、碰傷。

2.斗秤基礎不應安裝在有振動源的平臺上。

3.安裝框架應注意將三只傳感器座板調平在同一水平面內。

4.料斗安裝時，必須使作用力通過傳感器的軸線，其上、下端支承方式必須防止引入附加外力干擾。

5.安裝料門時，應保證料門啟閉自如，沒有卡滯現象。

6.有關控制室的設施及電纜敷設和安裝的電路位置應參照有關的技術要求進行。

7.限位機構的螺栓與限位塊應精心調整，保證留有2mm左右的間隙。

四、設備的維護保養

1.定期檢查動力、照明、控制電纜是否完好，如有異常及時處理。

2.定期清掃電子料斗秤灰塵及雜物，對掉入料斗及框架之間的塊料應及時清除。

3.限位裝置的調整螺絲應經常調整，并留有2mm左右的間隙。

4.對運動部件要定期加注潤滑油。
