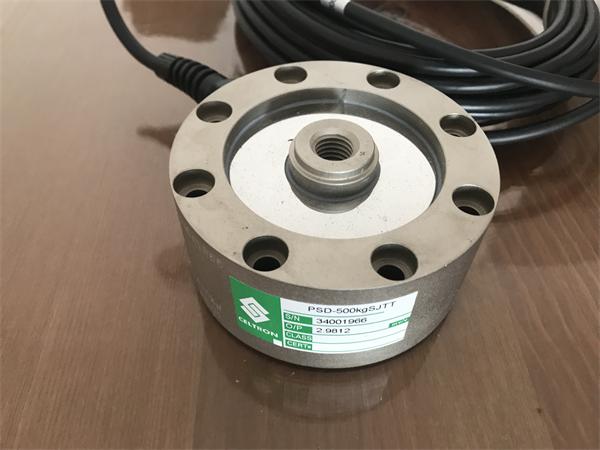

為了適應不同衡器的使用需求，制造商設計出了多種類的傳感器，輪輻式傳感器就是其中一種類型，此外還有S型傳感器、單點式傳感器、懸臂梁傳感器、箱式傳感器、波紋管傳感器、柱式傳感器、橋式傳感器、微型傳感器等等，今天主要介紹輪輻式傳感器。

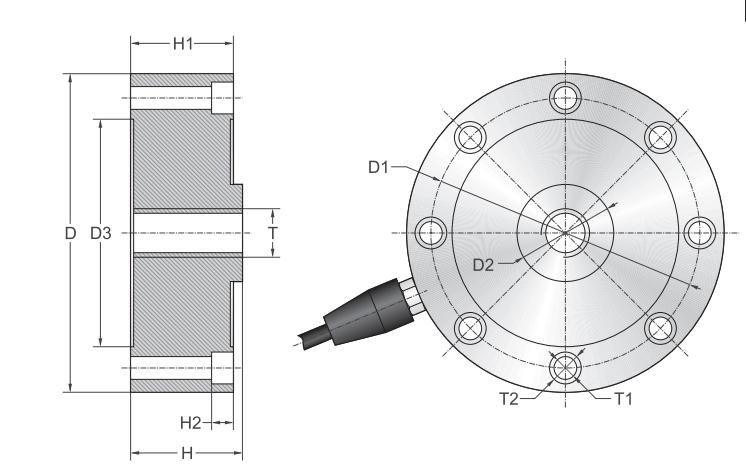

　　輪輻式傳感器的彈性元件是孔結構的彈性元件，它的整個結構看起來像一個輪子，并且在輪轂和輪胎之間形成了多個相互對稱分布的輪輻。外部負載施加在輪轂的上端面。輪轂、輪輻和輪胎共同構成兩側均有固定支撐的多個剪切梁。輪輻式傳感器的彈性元件如下所示：

　　孔結構的剪切力彈性元件具有低外形和良好的穩定性，它對彎矩不是很敏感，卻有很好的線性。橫向剛度大，抗側向和偏心載荷能力強。整體結構是對稱的，并且在不同方向上的熱膨脹彼此一致，溫度系數小。

　　孔狀彈性元件采用簡單的鉆孔工藝，為了確保截面剪切梁在根部具有較大 的剛度和較小的應力集中，應變區域處于純剪切應力狀態，這可以使電阻應變計的粘貼位置更加合理。如果剪切應變梁形成的孔洞較多，則更容易獲得適合粘貼電阻應變片的理想應力區域。

　　輪輻式傳感器的結構所帶來的優點：抗沖擊抗偏載能力強，不受加載點和支撐邊緣的影響，擁有良好的線性度，采用固定式安裝，安裝方便，互換性好；輪輻式傳感器結構的缺點：機械加工復雜，制造成本高，滯后容易偏大難以控制。
